Sweep Frequency response Analyzer Transformer winding test

GDRZ-902 Transformer Sweep Frequency Response Analyzer

Introduction:

1. The structure and reference of the transformer is fixed after been made, Therefor, the frequency

   response of each winding will be almost the same normally;

2. Some case such as cut off between circles or phases in experience, cut off or winding moved for the

   pull of power in running, winding moved for hit in transportation, could change the reference of the

   transformer ,of which the frequency response will be changed, we could detect the deformation

   according to the frequency response curve;

3. Our company has designed the winding deformation tester base on the idea and the advanced technique;

4. It could draw the frequency response curve accurately. Then we compare the curves horizontally or

   vertically to detect the deformation of the transformer;

5. The tester is conformed to the standard of DL/T911 2004;




Features:

1. Using the advanced technical of DDS;

2. Using the high speed and advanced microprocessor to design;

3. Using double channels of AD chip of 16 bits;

4. With seven inch LCD touch screen of which the brightness can be adjusted;

5. With thermal printer of which the print thick can be adjusted;

6. It could store one hundred and twenty groups of data, which could be read to current screen or upload

    to the PC;

7. With PC software using which we could upload data ,test, analyze data, print data, or create word

   document;

8. Using USB2.0 to connect to the device;

9. Tester dimension: 31cm * 15cm * 15cm;

10. Weight: 4.0KG;

Specifications:

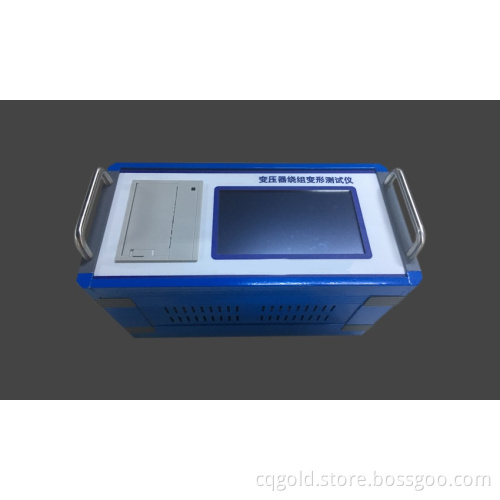

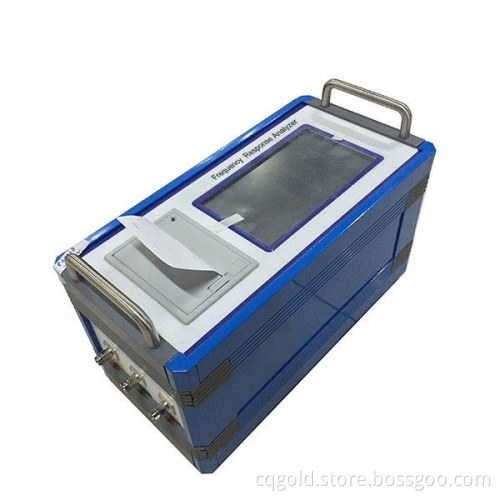

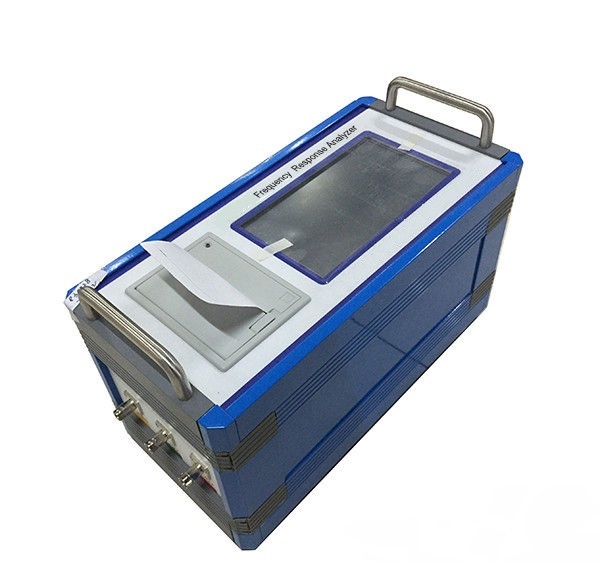

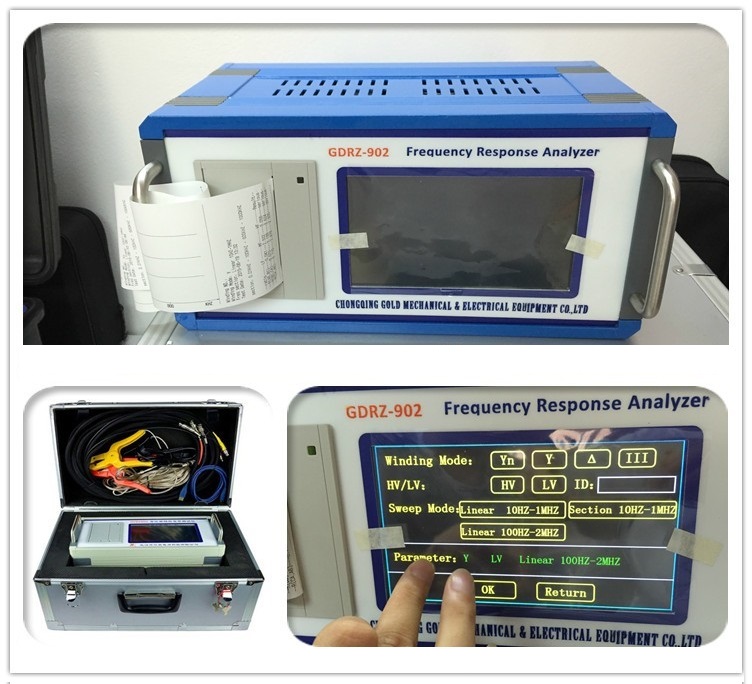

Product real picture show:
